Гибкость подключения и расширяемость

Matek H743-WLITE поддерживает множество протоколов связи, таких как SBUS, PPM и DSMX, что делает его совместимым с различными системами радиоуправления. Контроллер имеет 7 портов UART, 2 интерфейса I2C, 1 CAN и слот для карты MicroSD для записи данных. Это позволяет подключать дополнительные устройства, такие как GPS-модули, камеры, датчики и другие компоненты.

Такая гибкость делает контроллер универсальным для разных задач, включая съёмку, навигацию и картографирование. Например, вы можете подключить GPS-модуль для точного позиционирования или камеру для записи видео в высоком разрешении.

Компактность и удобство установки

Контроллер имеет компактный размер 44x29x14,5 мм и стандартный форм-фактор 30,5x30,5 мм, что упрощает его установку на большинство дронов. Вес устройства составляет всего 22 грамма, включая адаптер USB. Это делает его лёгким и удобным для использования в различных типах рам.

В комплекте идут необходимые кабели и конденсатор, что упрощает процесс подключения и настройки. Благодаря этому, вы можете быстро установить контроллер и начать полёты без лишних сложностей.

Мощные выходы и энергоэффективность

Matek H743-WLITE поддерживает входное напряжение от 6,8 до 30 В, что позволяет использовать его с батареями от 2S до 6S LiPo. Контроллер оснащён несколькими выходами BEC: 5 В для питания камеры и GPS, 9 В/12 В для видеопередатчика и регулируемый выход Vx для сервоприводов.

Встроенный датчик тока с диапазоном до 220 А обеспечивает точный мониторинг энергопотребления. Это делает контроллер энергоэффективным и подходящим для длительных полётов. Вы сможете отслеживать расход энергии и оптимизировать полётные параметры для максимальной продолжительности полёта.

Технические характеристики

• ✅ Микроконтроллер: STM32H743VIH6, 480 МГц, 512 КБ ОЗУ, 2 МБ флэш-памяти.
• ✅ ИДУ: ICM42688-P.
• ✅ Baro: DPS310 (I2C2).
• ✅ Экранное меню: AT7456E.
• ✅ Черный ящик: слот для карты MicroSD (SDIO).
• ✅ 7x Uarts (1,2,3,4,6,7,8) со встроенной инверсией.
• ✅ 13 выходов ШИМ (12 светодиод).
• ✅ 6x АЦП (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2).
• ✅ 3 светодиода для СТАТУСА FC (синий, красный) и индикатор 3,3 В (красный).
• ✅ 2x I2C.
• ✅ 1x CAN.
• ✅ Удлинитель USB/звукового сигнала с Type-C (USB2.0).
• ✅ Переключатель входов для двух камер.
• ✅ 9 В (12 В) для выключателя питания VTX.
• ✅ Высокоточный датчик тока, диапазон 220 А.
• ✅ Делитель напряжения АЦП VB2: 1K:20K.
• ✅ Делитель напряжения ADC AirSpeed: 20K:20K.

Комплектация

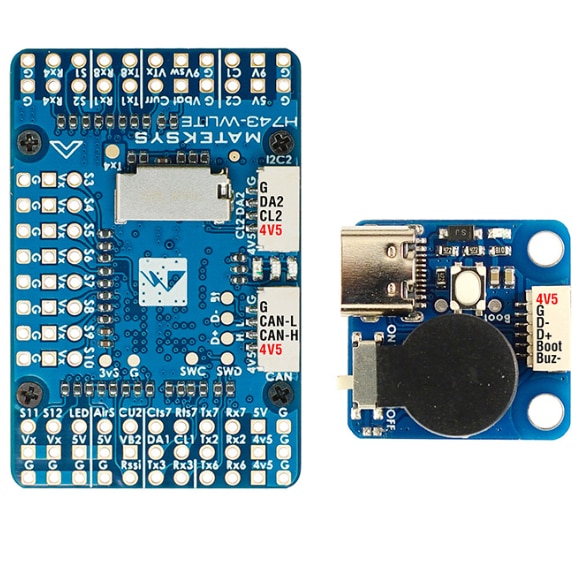

• ✅ 1x H743-WLITE.
• ✅ 1x USB (Type-C)/Beep (пассивный зуммер) удлинитель.
• ✅ 1x 20 см кабель JST-SH-6P на JST-SH-6P для удлинителя USB.
• ✅ 2 кабеля JST-GH-4P — JST-GH-4P длиной 20 см для порта CAN и I2C.
• ✅ 1 конденсатор Rubycon ZLH 35 В 470 мкФ.
• ✅ Штырьки Dupont 2,54 (плата поставляется не распаянной).

Заключение

Контроллер полёта Mateksys H743-WLITE — это мощное и универсальное решение для управления дронами. Его высокая производительность, гибкость подключения, компактность и энергоэффективность делают его идеальным выбором для различных задач, от любительских полётов до профессиональной съёмки и навигации. Независимо от ваших потребностей, Mateksys H743-WLITE поможет вам достичь впечатляющих результатов в полёте.
